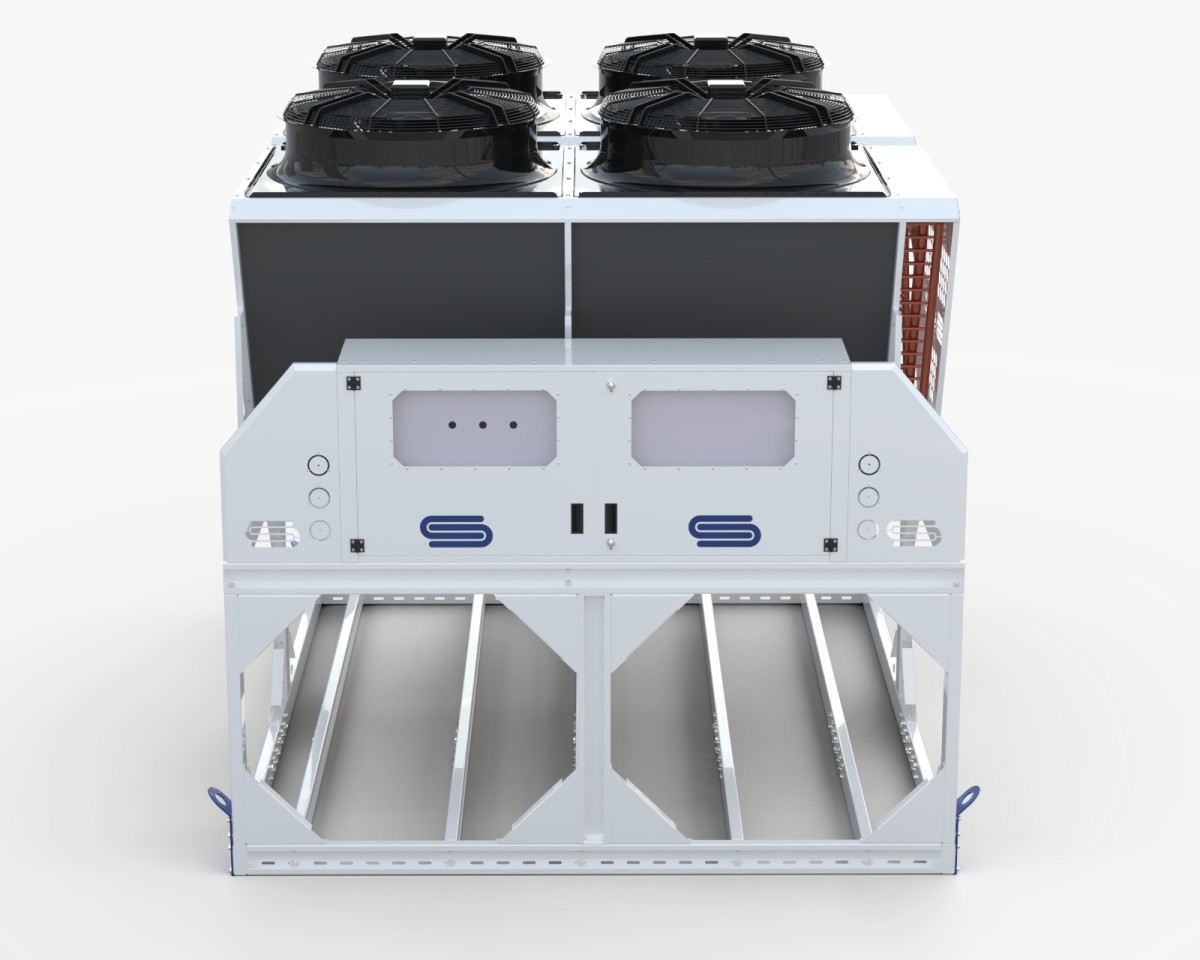

المكثف الصناعي - GVKS

الملفات
مصنوعة بقطر أنبوب 3/8 بوصة، وسمك جدار 0.35 مم، بترتيب متدرج، ومُزودة بمجمع نحاسي.

تُستخدم زعانف من الألومنيوم بسطح مصقول عالي الكفاءة. تباعد الزعانف 2.1 مم، وهندسة القالب 25 × 22 مم.

الخزانة

مكثفات GKM الصناعية مقاومة لمختلف الظروف الجوية، وهي مصنوعة من الفولاذ المجلفن، ومطلية بطلاء مسحوق كهروستاتيكي RAL 9016.

المروحة

تستخدم مكثفات GKM الصناعية مراوح بأقطار Ø500، Ø630، Ø800 مم، تعمل بسرعة 1400 أو 900 دورة في الدقيقة.

يمكن تعديل طراز المروحة اختياريًا.

نطاق درجة حرارة التشغيل: -40/+50 درجة مئوية.

السعة

تُحسب السعات وفقًا لمعايير EN 328 الخاصة بـ R404A. مُبرِّد عند درجة حرارة dT = 15 كلفن مقارنةً بالمراوح الأوروبية.

اختبار

تُختَبَر مُكثِّفات GKM الصناعية عند ضغط 40 بار، وتُشحن عند ضغط 6 بار مع النيتروجين.

البطارية

تم تصنيعها بقطر أنبوب 3/8 بوصة وسماكة جدار 0.35 مم، مع ترتيب بليغ ومجمعات نحاسية.

يتم استخدام ألواح ألومنيوم ذات سطح مموج، مع تباعد الألواح يتراوح بين 2-3 ملم وتصميم القالب على شكل 30x26 أو 32x28 مم.

الخزانة

تتكون خزانات سلسلة GK لمكثفات النوع التجاري من فولاذ مجلفن يتمتع بمقاومة لمختلف الظروف الجوية. تُطلى المكثفات التي تزيد مساحتها عن 8 متر مربع بطلاء بودرة كهربائية RAL 9016.

المروحة

تستخدم سلسلة GK لمكثفات النوع التجاري مروحة بقطر Ø200، Ø250، Ø300، Ø350، Ø400، Ø450، Ø500 مم بسرعة 1400 دورة في الدقيقة أو 900 دورة في الدقيقة.

يمكن تطبيق تغييرات اختيارية على نموذج المروحة.

نطاق درجة الحرارة التشغيلية هو -40/+50 °C.

السعة

تم حساب السعات وفقًا لمعايير EN 328 لغاز R404A مع dT=15K استنادًا إلى المراوح الأوروبية.

الاختبار

تم اختبار سلسلة GK لمكثفات النوع التجاري عند 40 بار وتم شحنها بضغط 6 بار من النيتروجين.

الملفات
تصنع الملفات بقطر أنبوب 3/8 بوصة وبسماكة جدار 0.35 مم، بتوزيع متدرج، ومع مجمع نحاسي.

تُستخدم زعانف ألمنيوم ذات سطح مجعد، بمسافة بين الزعانف تتراوح 2.1 مم، وتصمم هندسة القالب بمقاس 32×28 مم.

الخزانة
خزانات المكثف من نوع GBBOX Series Split مقاومة لمختلف الظروف الجوية، وتُصنع من الصلب المجلفن، مطلية بدهان مسحوق كهربائي RAL 9016.

المروحة
تستخدم خزانات المكثف من نوع GBOX Series Split مراوح بقطر Ø450 أو Ø500 مم بسرعة دوران 1400 أو 900 دورة في الدقيقة.

يمكن تطبيق تغييرات اختيارية على نموذج المروحة.

نطاق درجة حرارة التشغيل: -40/+50 درجة مئوية.

السعة
تُحسب السعات وفقًا لمعايير EN 328 لغاز R404A عند دالة حرارة ΔT=15K مقارنة بالمراوح الأوروبية.

الاختبار
تُختبر خزانات المكثف من نوع GBBOX Series Split عند ضغط 40 بار وتشحن مع 6 بار من النيتروجين.
