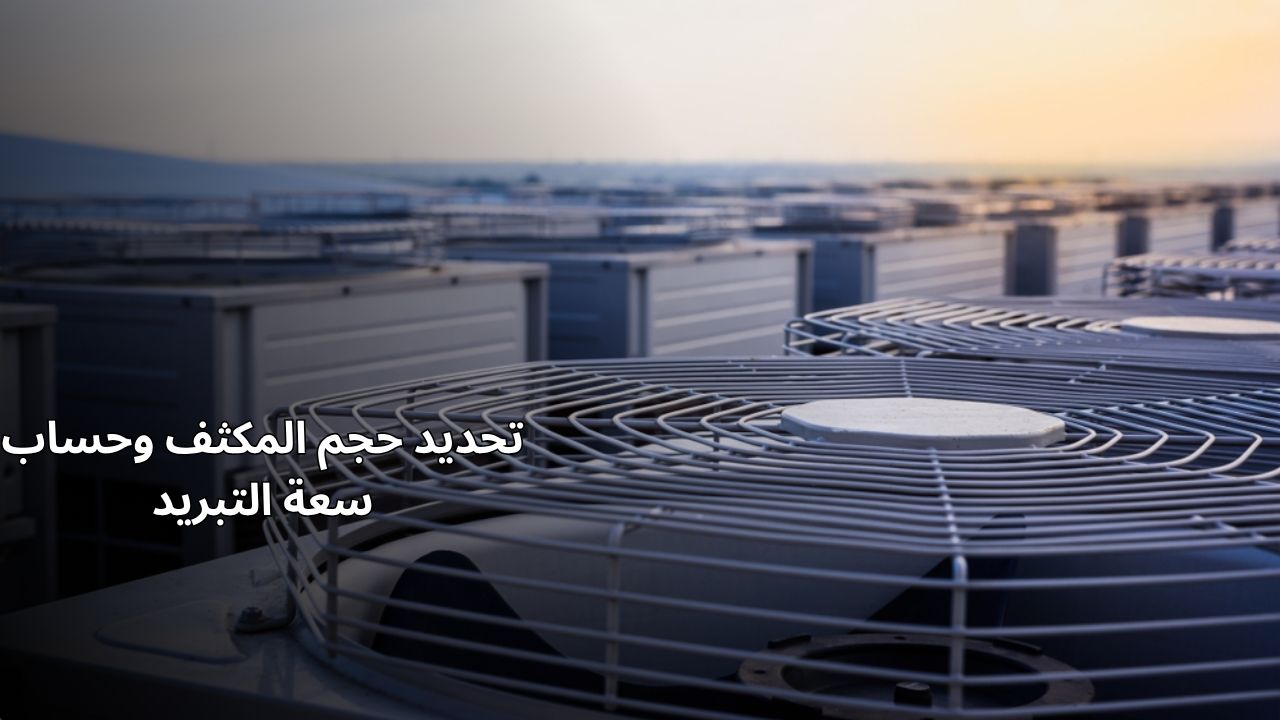

تحديد حجم المكثف وحساب سعة التبريد

جدول المحتويات

• كيفية حساب سعة تبريد المكثف: دليل خطوة بخطوة
• ما العوامل الأكثر تأثيرًا في تحديد حجم المكثف؟ شرح 5 متغيرات رئيسية
• تحديد حجم المكثف: دليل شامل لحسابات الحمل بدقة
• المكثفات المبردة بالهواء مقابل المبردة بالماء: مقارنة بين السعة والتحديد الحجمي
• الأخطاء الخمسة الأكثر شيوعًا في تحديد حجم المكثف وكيفية تجنبها
• هل حجم مكثفك أصغر من المطلوب؟ كيفية تشخيص مشاكل السعة وتصحيحها

كيفية حساب سعة تبريد المكثف: دليل خطوة بخطوة

يعد تحديد سعة تبريد المكثف بدقة مهمة هندسية أساسية بالغة الأهمية لكفاءة وطول عمر أي نظام تبريد أو تكييف هواء صناعي. يمكن أن يؤدي الخطأ في الحساب إلى مشاكل تشغيلية كبيرة، بما في ذلك الاستهلاك المفرط للطاقة، وتعطل المكونات قبل الأوان، وعدم القدرة على الحفاظ على درجات حرارة العملية المطلوبة. تبدأ العملية بفهم دقيق لمتطلبات طرد الحرارة في النظام، مما يحدد مباشرة اختيار وحدة ذات حجم مناسب.

يكمن جوهر الحساب في تطبيق المبادئ الأساسية للديناميكا الحرارية، وتحديداً موازنة الطاقة عبر المكثف. يجب على المهندسين جمع البيانات التشغيلية الرئيسية، بما في ذلك معدل التدفق الكتلي للمادة المبردة، والإنثالبي النوعي عند مدخل ومخرج المكثف، ودرجات حرارة دخول وخروج وسيط التبريد. في الأنظمة المبردة بالماء، يكون هذا الوسيط هو الماء، حيث يعد معدل تدفقه وفرق درجة الحرارة (دلتا T) معاملات قابلة للقياس بسهولة. توفر الصيغة Q = m * Cp * ΔT، حيث Q هي حمل الحرارة، وm هو معدل التدفق الكتلي، وCp هي السعة الحرارية النوعية، طريقة مباشرة لتحديد السعة كمياً.

في المكثفات المبردة بالهواء، يتحول الحساب إلى تحليل معدل تدفق الهواء وارتفاع درجة حرارة الهواء الذي يمر فوق الملف. يعد القياس الدقيق هنا أمراً ضرورياً لضمان قدرة المكثف على طرد الحرارة بفعالية في ظل الظروف البيئية القصوى. تمنع هذه المنهجية خطوة بخطوة المأزق الشائع المتمثل في التقليل من الحجم، مما يزيد العبء على الضاغط ويرفع استهلاك الطاقة، مع تجنب أيضاً التكاليف الرأسمالية والتشغيلية لوحدة كبيرة الحجم. عند تنفيذها بشكل صحيح، تشكل هذه الحسابات حجر الأساس لتحسين النظام.

تتجاوز أهمية هذا النهج التحليلي مسألة تحديد الحجم الأولي، فهو vital لاستكشاف الأخطاء وإصلاحها وتحسين الأنظمة القائمة. يمكن أن يشير التناقض بين طرد الحرارة المحسوب والأداء الفعلي إلى مشاكل مثل أنابيب متسخة، أو تدفق هواء غير كاف، أو غازات غير قابلة للتكثف في المادة المبردة. بالنسبة لمديري المنتج وصناع القرار التجاريين، فإن إتقان هذا التقييم الفني يترجم مباشرة إلى توفير في التكاليف وتحسين موثوقية الأصول. فهو يتيح إجراء مقارنات مستنيرة بين تقنيات ومواصفات المكثفات المختلفة.

تصمم شركات مثل Günay Soğutma منتجاتها من المكثفات مع أخذ هذه الحسابات الهندسية الدقيقة في الاعتبار، مما يضمن أن بيانات الأداء شفافة وموثوقة لدمجها في هذه المعادلات الحرجة لتصميم النظام. في النهاية، لا يعد النهج الصارم لحساب سعة تبريد المكثف مجرد تمرين أكاديمي؛ بل هو ضرورة تجارية تحمي استثمارك، وتقلل من النفقات التشغيلية (OPEX)، وتضمن سلامة العملية في التطبيقات الصناعية المتطلبة، من معالجة الأغذية إلى التصنيع الكيميائي. هذا التركيز المنضبط على الديناميكا الحرارية الأساسية هو ما يفصل بين الأنظمة عالية الأداء والكفاءة وتلك التي تعاني من مشاكل الموثوقية.

ما العوامل الأكثر تأثيرًا في تحديد حجم المكثف؟ 5 متغيرات رئيسية موضحة

يعد تحديد حجم المكثف بدقة عملية هندسية بالغة الأهمية تؤثر مباشرة على كفاءة وتكلفة تشغيل وعمر نظام التبريد أو تكييف الهواء بأكمله. فوحدة التبريد صغيرة الحجم تؤدي إلى ارتفاع ضغط التفريغ وتعطل الضاغط، بينما تمثل الوحدة كبيرة الحديد استثمارًا رأسماليًا كبيرًا وغير ضروري. وتخضع هذه العملية لحساب دقيق لحمل الحرارة، والذي يقدر الكمية الإجمالية للطاقة الحرارية التي يجب طردها من النظام.

المتغير الرئيسي المؤثر على هذا الحساب هو إجمالي متطلبات طرد الحرارة للنظام. هذا الرقم ليس مجرد سعة الضاغط؛ بل يشمل مجموع تأثير التبريد ومكافئ الحرارة لعمل الإدخال للضاغط. إن عدم مراعاة اكتساب حرارة محرك الضاغط سيؤدي إلى مكثف أصغر من أن يتعامل مع الحمل الحراري الفعلي، مما يهدد استقرار النظام.

ثانيًا، يعد اختيار نوع المبرد أمرًا بالغ الأهمية. تمتلك المبردات المختلفة علاقات ضغط-درجة حرارة فريدة وخصائص ديناميكية حرارية، مثل الحرارة الكامنة للتبخر. المكثف المصمم لمبرد R-134a سيكون له أبعاد ومتطلبات مساحة سطح لانتقال الحرارة مختلفة عن تلك الخاصة بمبرد R-410A أو نظام يعتمد على الأمونيا، حتى لنفس الحمل النظري.

ثالثًا، تعتبر الظروف المحيطة المتاحة في موقع التثبيت قيد تصميم رئيسي. بالنسبة للمكثفات المبردة بالهواء، تحدد درجة حرارة المصباح الجاف أو الرطب التصميمية فرق درجة الحرارة اللوغاريتمي المتوسط (LMTD)، وهو محرك رئيسي لحجم مبادل الحراة. المكثف الذي يتم تحديد حجمه لدرجة حرارة محيطة 95°F سيكون أكبر بشكل كبير من ذلك المخصص لبيئة 85°F لتحقيق نفس درجة حرارة التكثيف.

رابعًا، تعتبر درجة حرارة التكثيف المطلوبة مقايضة تجارية مباشرة. إن انخفاض درجة حرارة التكثيف يحسن كفاءة الضاغط ويقلل من استهلاك الطاقة ولكنه يتطلب مكثفًا أكبر وأكثر تكلفة لتحقيق درجات اقتراب أقرب. إن تحسين هذا التوازن ضروري لتحقيق أدنى إجمالي تكلفة للملكية.

أخيرًا، تحدد الخصائص الفيزيائية وتكوين المكثف نفسه، مثل كثافة الزعانف وقطر الأنبوب والتكوين المادي، كفاءته الحرارية. تركز الهندسة المتقدمة من قبل متخصصين مثل Günay Soğutma على تعظيم معاملات انتقال الحرارة من خلال تصاميم ملفات مبتكرة واختيارات مواد، مما يضمن وحدات مدمجة وفعالة للغاية. إن التكامل الصحيح لهذه المتغيرات الخمسة يسمح بنظام يوفر أداءً موثوقًا وتوفيرًا في الطاقة وعائد سريع على الاستثمار عبر مجموعة متنوعة من التطبيقات الصناعية.

تحديد حجم المكثف: دليل شامل لحسابات الأحمال بدقة

في مجال أنظمة التبريد الصناعي والتكييف والتهوية، يعد تحديد حجم المكثف تخصصًا هندسيًا أساسيًا يحدد بشكل مباشر كفاءة النظام وتكاليف التشغيل والموثوقية على المدى الطويل. إن حساب الحمل الدقيق هو الخطوة الأولى الحاسمة في هذه العملية، متجاوزًا التقديرات التقريبية إلى الفهم الدقيق للطاقة الحرارية التي يجب طردها. يضمن المكثف ذو الحجم المناسب أداءً أمثل، بينما يؤدي الجهاز صغير الحجم إلى ارتفاع ضغط الرأس، وتحميل زائد على الضاغط، واستهلاك مفرط للطاقة، في حين أن الجهاز كبير الحجم يؤدي إلى نفقات رأسمالية غير ضرورية وسيطرة رديئة على الرطوبة.

تركز المنهجية الموضحة في الدليل الشامل لشركة Günay Soğutma على نهج شامل لـ طرد الحرارة. يجب على المهندسين مراعاة الحمل الكلي للنظام، والذي يشمل ليس فقط تأثير التبريد الأساسي ولكن أيضًا المكاسب الحرارية المساعدة من المحركات والمراوح والبيئة المحيطة. وهذا يتطلب تحليلًا مفصلًا للمعاملات التشغيلية، بما في ذلك ظروف التصميم البيئية مثل أقصى درجة حرارة لمبة جافة أو لمبة مبللة سيواجهها المكثف، مما يضمن مرونة النظام خلال فترات الذروة.

بالنسبة لصانعي القرار التجاريين، فإن الآثار المالية عميقة. إن تحديد حجم المكثف بدقة، المستند إلى نمذجة دقيقة لـ الديناميكا الحرارية، يقلل من البصمة الطاقةية للنظام، مما يؤدي إلى انخفاض كبير في مصاريف التشغيل طوال دورة حياة المعدات. يسمح هذا المستوى من الحساب باختيار حجم المعدات المناسب، متجنبًا كلًا من التكلفة الأولية للمكثف كبير الحجم والعقوبة الطاقةية المستمرة للمكثف صغير الحجم. إنه يحول المكثف من مجرد مكون إلى أصل استراتيجي لكفاءة تبريد العمليات.

في التطبيقات العملية، سواء كانت لمنشأة كبيرة لتخزين المواد الغذائية أو لتطبيق تصنيعي دقيق في المجال الصناعي، يوفر الدليل الإطار لاختيار سعة المكثف الصحيحة. وهذا يضمن استقرار المعاملات التشغيلية، محافظًا على درجات الحرارة الثابتة الحرجة لجودة المنتج وسلامة العملية. من خلال الاستفادة من هذه المبادئ المتقدمة في تحديد الأحجام، يمكن لمديري المنتجات والمهندسين تحديد أنظمة من شركة Günay Soğutma بثقة، مما يضمن أداءً أمثل، والامتثال للوائح، وعائد قوي على الاستثمار.

المكثفات المبردة بالهواء مقابل المبردة بالماء: مقارنة في السعة والتجهيز

إن التمييز الديناميكي الحراري الأساسي بين المكثفات المبردة بالهواء و المكثفات المبردة بالماء يحدد مباشرة السعة ومعلمات التجهيز الأولية للنظام. ترفض الوحدات المبردة بالهواء الحرارة مباشرة إلى الهواء المحيط، مما يجعل أداءها عرضة للغاية لتقلبات درجة حرارة الهواء الجاف. هذه العلاقة حاسمة لإجراء حسابات دقيقة لـ طرد الحرارة، حيث أن ارتفاع درجة الحرارة المحيطة يؤدي إلى ارتفاع ضغط التكثيف، مما يقلل بشكل فعال من قدرة التبريد المتاحة.

في المقابل، تعمل المكثفات المبردة بالماء عادةً بالتعاون مع برج تبريد، حيث يتم طرد الحرارة عبر تبخر الماء. نظرًا لأن برج التبريد يمكنه توفير الماء عند درجة حرارة تقترب من درجة حرارة الهواء الرطب المحيط، والتي تكون بشكل عام أقل بكثير من درجة حرارة الهواء الجاف، يمكن للأنظمة المبردة بالماء الحفاظ على درجة حرارة تكثيف أقل بكثير وأكثر استقرارًا. تترجم هذه الميزة الديناميكية الحرارية مباشرة إلى بصمة مادية أصغر وكفاءة أكبر للضاغط لمهمة تبريد معينة، وهو اعتبار رئيسي في تخطيط السعة للمنشآت المحدودة المساحة.

ومع ذلك، تأتي الكفاءة الفائقة للأنظمة المبردة بالماء مع زيادة في التعقيد وتكاليف التشغيل. يتطلب النظام دائرة مياه كاملة، بما في ذلك المضخات، والمواد الكيميائية لمعالجة المياه للتحكم في تكوين القشور والنمو البيولوجي، والصيانة المستمرة. تقدم المكثفات المبردة بالهواء، وإن كانت أقل كفاءة في ظروف الذروة، تركيبًا أبسط مع استهلاك أقل للمياه وتلغي المخاطر المرتبطة بتداول المياه، مما يجعلها مثالية للمناطق الجافة أو التطبيقات التي تكون فيها الصيانة الدنيا أولوية.

إن القرار بين تقنيتي التكثيف هاتين هو في النهاية مقايضة تجارية وتشغيلية. بالنسبة للتطبيقات المستمرة عالية دورة العمل في تبريد العمليات أو المباني التجارية الكبيرة، فإن توفير الطاقة طوال العمر الافتراضي لنظام مبرد بالماء غالبًا ما يبرر نفقات رأس المال الأعلى. بالنسبة للتطبيقات ذات الاستخدام المتقطع، أو درجات الحرارة المحيطة المنخفضة، أو حيث تكون المياه موردًا شحيحًا، توفر المكثفات المبردة بالهواء حلاً قويًا وفعالاً من حيث التكلفة. يتخصص مهندسو Güney Soğutma في إجراء تحليل تكلفة دورة الحياة التفصيلي لتحديد الحجم الأمامي للمكثف ونوعه المناسب للظروف التشغيلية المحددة للمشروع والقيود المالية.

في النهاية، يعتمد اختيار المكثف المناسب على تحليل شامل لبيانات المناخ المحلي، وتكاليف وتوافر المياه، وتعريفات الطاقة، و النطاق التشغيلي المطلوب للنظام. يعد المكثف المجهز بدقة، سواء كان مبردًا بالهواء أو بالماء، حجر الزاوية لمحطة تبريد فعالة وموثوقة ومجدية التكلفة، مما يضمن تحقيق أهداف الأداء طوال عمرها التشغيلي.

أكثر 5 أخطاء شيوعًا في تحديد حجم المكثف وكيفية تجنبها

تعتبر عملية تحديد حجم المكثف عاملاً حاسمًا في تحديد كفاءة النظام وعمره التشغيلي وتكلفة تشغيله، إلا أنها غالبًا ما تتأثر بأخطاء أساسية. أحد الأخطاء الشائعة هو إهمال حساب الحمل الحراري الكامل، حيث يركز المهندسون فقط على طلب التبريد الرئيسي ويتغاضون عن المكاسب الحرارية الإضافية من المضخات والظروف المحيطة وتباينات العملية. يؤدي هذا الإغفال إلى وحدات أصغر من المطلوب تعاني في ظل الظروف الفعلية، مما يزيد من استهلاك الطاقة ويعرض ضاغط النظام لخطر الفشل.

خطأ شائع آخر يتمثل في سوء تقدير درجة حرارة الاقتراب، وهي معلمة رئيسية تحدد الفرق بين درجة حرارة مادة التبريد المتكثفة ودرجة حرارة سائل التبريد الخارج. يؤدي تحديد درجة حرارة اقتراب متفائلة بشكل مفرط إلى مكثف صغير جدًا، مما يجبر النظام على العمل عند ضغوط رأس أعلى من المصممة. يؤثر هذا مباشرة على معامل الأداء (COP) للنظام، مما يزيد من تكاليف الكهرباء بشكل كبير خلال دورة حياة المعدات.

يعد الفشل في مراعاة متطلبات السعة المستقبلية خطأ استراتيجيًا له تداعيات تجارية. فالمكثف الذي يتم تحديد حجمه فقط لتلبية الاحتياجات الفورية يفتقر إلى القابلية للتوسع لمواكبة زيادات الإنتاج المخطط لها، مما يستدعي استبدالاً مكلفًا قبل الأوان. إن تحديد الحجم بشكل استباقي مع وجود هامش مدمج، كما تمارسه Güny Soğutma، يحمي رأس المال المستثمر ويضمن استمرارية التشغيل خلال مراحل التوسع.

إن الاختيار غير الصحيح لنوع مبادل الحراري للتطبيق المحدد هو عقبة تقنية. على سبيل المثال، اختيار مكثف مبرد بالهواء لمنشأة تتوفر فيها المياه بشكل دائم يتجاهل المكاسب المحتملة للكفاءة التي يوفرها النظام المبرد بالمياه. يجب أن يستند القرار إلى تحليل شامل للموارد المحلية ودرجات حرارة الهواء المحيط (الجاف والرطب) وجودة المياه لتحسين الكفاءة الحرارية.

أخيرًا، يمكن أن يؤدي التغاضي عن أهمية اختيار المواد المناسبة وبدل التآكل في البيئات القاسية إلى تدهور المعدات قبل الأوان. إن تحديد مواد قياسية للتطبيقات التي تتضمن هواءً مالحًا أو تعرضًا للمواد الكيميائية يهدد السلامة الهيكلية للمكثف. تؤكد Güny Soğutma على استخدام السبائك المقاومة للتآكل والطلاءات الواقية، وهي ضرورية لضمان الموثوقية على المدى الطويل وتقليل وقت تعطل الصيانة في البيئات الصناعية المتطلبة، مما يحمي بذلك موثوقية النظام بشكل عام.

هل مكثفك أصغر من المطلوب؟ كيفية تشخيص مشاكل السعة وتصحيحها

يمثل المكثف صغير الحجم عنق زجاجة حرجًا في أي نظام تبريد صناعي أو تكييف هواء، مما يعرض النزاهة التشغيلية والأداء المالي للخطر مباشرة. العَرَض الأساسي لهذه الحالة هو ضغط التفريغ مرتفع بشكل غير طبيعي، مما يجبر الضاغط على العمل ضد مقاومة مفرطة. هذا الضغط المرتفع لا يزيد فقط من استهلاك الطاقة بشكل كبير، بل يقلل أيضًا وبشدة من كفاءة انتقال الحرارة الكلية للنظام، مما يؤدي إلى سلسلة من مشاكل الأداء.

يتطلب تشخيص وحدة صغيرة الحجم نهجًا منهجيًا يركز على مؤشرات الأداء الرئيسية. يجب على المهندسين أولاً التحقق من قياس تبريد السائل عند مخرج المكثف؛ إن تبريد السائل غير الكافي هو مؤشر تقليدي على أن المبرد لا يطرد حرارة كافية. في الوقت نفسه، يوفر مراقبة درجة حرارة الاقتراب – الفرق بين درجة حرارة التكثيف ودرجة حرارة الهواء أو الماء الخارج – بيانات حرجة. يشير الاقتراب الصغير باستمرار تحت الحمل إلى أن الحجم مناسب، بينما يشير الاقتراب الكبير والمتزايد إلى وجود مشكلة في السعة. من الضروري استبعاد أسباب أخرى مثل الأنابيب المتسخة، أو تدفق هواء غير كاف، أو غازات غير قابلة للتكثيف قبل الاستنتاج أن المكثف نفسه هو المخطئ.

تصحيح هذا القصور ليس مجرد مهمة صيانة بل هو استثمار استراتيجي في موثوقية النظام وعمره التشغيلي. غالبًا ما يتضمن الحل تركيب مكثف بالحجم الصحيح يتطابق مع الحمل الحراري الفعلي للنظام. يضمن التعاون مع مزود ذي خبرة مثل Günay Soğutma الوصول إلى وحدات مصممة للحصول على ديناميكيات حرارية مثالية ومتانة في المواد. يعيد المكثف بالحجم الصحيح ضغوط التصميم، ويخفض استهلاك التيار للضاغط، ويعظم معامل الأداء (COP)، مما يحقق عوائد سريعة من خلال خفض فواتير الطاقة وتقليل التآكل.

أبعد من توفير الطاقة الفوري، فإن الفوائد التجارية كبيرة. النظام الذي يعمل بمكثف بالحجم الصحيح من Günay Soğutma يحظى بزيادة في الاستقرار التشغيلي، مما يقلل من خطر التوقف غير المخطط للعمليات الحرجة. يمتد هذا تحسين النظام الاستباقي عمر دائرة التبريد بالكامل، مما يحمي رأس المال المستثمر. بالنسبة لمديري المنتج وصناع القرار، يترجم هذا إلى تكاليف تشغيلية يمكن التنبؤ بها، وتحسين مؤشرات الاستدامة، وخط أرباح أقوى، مما يثبت أن معالجة سعة المكثف هي جانب أساسي من الإدارة الذكية للأصول.
